帮助中心

浏览常见问题话题

乳液2
多功能助剂AMP-956
水性助剂2
水性bob娱乐体育官方入口生产2
水性铝粉漆1
聚氨酯bob娱乐体育官方入口固化剂4
聚酰胺聚氨酯2
超分散剂2
醋酸纤维素酯2
防护bob娱乐体育官方入口 1
颜填料2

乳液

何谓高分子聚合物的玻璃化温度？
无定行高分子聚合物的相转变与结晶的低分子物质颇不相同，它没有结晶熔解现象，而有一个玻璃化转变现象。在充分低的温度下，所有无定形（非结晶）聚合体处于玻璃态，显示玻璃的特征，如坚硬、易碎、低膨胀系数等。在充分的高温下，则处于橡胶态，具有橡胶的特征，如柔软而富有弹性。在这中间的某一温度下，高聚物由橡胶态迅速转变成为玻璃态，这个温度就称为该聚合物的玻璃化转变温度（Tɡ）。
如何理解乳液的最低成膜温度？
乳液的最低成膜温度（MFT）就是能够保证乳液聚合物形成无裂纹的、连续的、透明膜的最低温度。在低于这个温度下制膜，所获得的将是不透明的、有裂纹的膜，这样的膜没有机械强度，很容易被抹成碎片或粉末，毫无使用价值。水分挥发，颗粒便紧密靠拢，剩余的水分继续挥发，产生毛细压力能使聚合物颗粒变形，变形的聚合物填补了水分从乳液颗粒间隙中迁移后所留下的空隙，而且使颗粒之间进一步的聚结和聚合物链上基团的相互渗透成为可能。故颗粒的蠕变是乳液成膜的重要阶段。环境的温度愈高，聚合物微粒的蠕变和聚结状况愈好，涂膜的性能就愈好；反之，如果温度过低，聚合物微粒刚性过大，就像泥沙一样，不能成膜了。乳液的最低成膜温度与聚合物的玻璃化温度（Tɡ）密切相关,但两者在量上无数学式互相转换。对于不含成膜助剂的乳液来说，MFT与Tɡ大体一致。

多功能助剂AMP-95

AMP-95能否和防腐剂一起混合加入bob娱乐体育官方入口中？
由于防腐剂对PH值非常敏感，最好分开使用它们。但是一些防腐剂供应商建议客户在高速分散阶段加入防腐以“消毒”生产bob娱乐体育官方入口的水，然而，由于高PH值，可能会使防腐剂失效。即使没有添加AMP-95，分散剂如Orotan和SN5040，也会使防腐失效，因为它们也是高极性和碱性的。在调漆阶段加入防腐剂会更好。
AMP-95能否够改善bob娱乐体育官方入口的长期贮存稳定性？
是的。由于AMP-95被吸附在颜料表面上并且在贮罐中不易挥发，在阴离子状态PH值保持稳定。这对维持bob娱乐体育官方入口中所有原材料的稳定性，特别是颜料不絮凝，非常重要（PH值高于等电点）。所以能提升长期储存稳定性。
在生产bob娱乐体育官方入口的工序中，AMP-95应在哪一步加入？
在高速分散阶段加入AMP-95才能不受其它添加剂的影响而吸附到颜料的表面。它会带来诸多好处，如更好的流动性、流平性、遮盖力及表面活性剂的减少等等。一种例外情况是，当使用碱熔涨增稠剂需要中和时，需要在调漆阶段二次加入AMP-95。否则在其它任何阶段加入AMP-95或事后加入将仅仅起到调节PH值的作用。
AMP-95能改善bob娱乐体育官方入口的冻融稳定性吗？
能。由于AMP-95能够和二醇一起发挥作用琐住水份，它能够在一定程度上影响冻熔稳定性。AMP-95的氨基和羟基能与水形成强键，但这不是主要的因素。一种假说认为AMP-95使乳胶漆中的预聚单体转化为比常规表面活性剂更稳定的聚合型表面活性剂。这种预聚单体的表面活性剂能够在温度降至冰点或零点以下时有效地防止乳胶漆的不稳定和胶化。
AMP-95对乳液的性能有何影响？
用AMP-95中和乳液，我们已发现的优点有： 1．对于附着力的提高可获得更好的耐洗涮性。 2．对半光和高光漆而言，光泽度更高。 3．更好的控制罐内腐蚀。 4．乳液聚合后，在加入AMP-95前无需冷却。 5．更好的乳液冻融稳定性。 6．更好的抑菌性。 7．降低成膜温度，1-2℃。所有上述优点可以用常规的实验方法测得，如耐洗刷性（ASTM2486），附着力和光泽度等等。
为什么称AMP-95是一种多功能助剂？
许多客户认为AMP-95只是一种PH调节剂，对其“多功能”有疑问。为什么称它为多功能助剂，实际上是因为它能够：（1）通过强的电荷排斥力提高分散性能，并提高分散剂或表面活性的效率从而能在减少添加量的情况下获得好的颜料颗粒的分散状态。同时由于它在容器中不会离开颜料的表面，所以能获得更好的长期储存稳定性。（2）由于减少了分散剂的用量，故而可以减少气泡的产生。（3）通过它的羟基功能团来帮助成膜——从而减少成膜助剂的用量。（4）形成更高或更稳定的粘度。它能够渗透到如纤维素或碱熔涨等“大体积”的聚合物中，提升阴离子增稠剂的效率。（5）由于减少了分散剂的用量，合得耐洗刷性提高。（6）由于颜填料分散得更好，消泡剂用量也减少了，故而可以提高光泽。（7）由于AMP-95可丐水形成强键而控制水的挥发速度，因此允许减少二醇类或湿边助剂用量，从而降低VOC。（8）吸收游离甲醛。（9）对金属储罐，可减少罐内腐蚀。由于AMP-95的上述众多性能，所以我们才称之为多功能助剂。

水性助剂

常用水性流变助剂有哪些类型？
水性流变助剂分为有机类和无机类。有机类包括：纤维素类、ASE/HASE类、NiSAT类、改性聚酰胺蜡类、改性EVA蜡类、聚脲类。无机类包括：粘土类、气相二氧化硅、其他硅酸盐类。海名斯水性流变助剂覆盖上述红色字体类型。
水性助剂有哪些？
1，润湿分散剂 2，消泡剂 3，流变助剂/增稠防沉剂 4，流平剂 5，附着促进剂 6，防腐蚀助剂 7，防闪锈剂 8，PH值调节剂/中和剂 9，抗刮伤助剂 10，手感助剂 11，基材润湿剂 12，消光剂 13，防腐剂 14，防霉剂 15，成膜助剂 16，防水剂/抗水剂 17，增光剂 18，催干剂

水性bob娱乐体育官方入口生产

一般水性bob娱乐体育官方入口有哪些组份？
水性bob娱乐体育官方入口的组成分有水性树脂、颜填料、助剂、中和剂和水等。其与溶剂型bob娱乐体育官方入口的组成基本相同,但水性bob娱乐体育官方入口需用的助剂更多,配方更复杂，bobapp官方下载 - bobapp官方下载安卓版必须清楚各组分的作用。各组分的作用水性bob娱乐体育官方入口的组成及各组分在配方中的作用如下: 1,基料聚合物乳胶,成膜材料; 2,着色颜料涂膜的着色; 3,体质颜料涂装性能和涂膜性能的改变及调整,降低成本; 4,成膜助剂改进成膜性、涂膜的致密性、光泽,降低成膜温度; 5,增稠剂调节bob娱乐体育官方入口的黏度; 6,分散剂促进颜料的分散和防止再凝聚; 7,润湿剂改进颜料的润湿性; 8,防霉剂防止bob娱乐体育官方入口和涂膜长霉; 9,防腐剂防止bob娱乐体育官方入口在贮存过程中发生腐败; 10,消泡剂消除bob娱乐体育官方入口生产和施工中的泡沫; 11,防冻剂改进bob娱乐体育官方入口的冻融稳定性; 12,防锈剂防止bob娱乐体育官方入口在金属容器中存放时和在金属表面涂装时生锈。
为什么水性bob娱乐体育官方入口必需使用去离子水?
在水性bob娱乐体育官方入口 bob娱乐体育官方入口中我们需要使用去离子水而不能够选用自来水，这个大家也许都知道，可这是什么原因呢？未必bobapp官方下载 - bobapp官方下载安卓版都清楚。那么下面就由工程师对此加以分析说明。一般来说，分散在树脂中的颜料粒子的粒径一般小于1微米，属胶束粒子，它们的表面吸附聚电介质或非离子型聚合物后，通过电荷斥力和熵斥力的共同作用而达到在水性体系中的分散稳定。目前广泛应用于水性bob娱乐体育官方入口稳定体系的理论和溶剂型bob娱乐体育官方入口相似，主要有立体位阻效应理论和电荷稳定作用理论(DLVO)。立体位阻是通过在粒子表面覆盖一定厚度的吸附层或通过使用超分散剂来实现粒子之间的空间距离，保持粒子分散的稳定性。DLVO理论认为胶束分散稳定取决于粒子间的范德华引力和静电斥力，体系平衡时的总能量为两者之和。颜料表面的电荷或可电离的基团会吸引分散体系中的异性离子，形成紧紧吸附着的异离子层，在这层之外，有一浓度逐渐接近本体介质的相反离子扩散层，形成双电层结构，当有同性离子扩散层的颜料粒子靠近时，库仑相斥势能大于范德华力势能，则两个粒子保持一定距离不再接近，因而使整个颜料分散体系无絮凝和沉降产生，体系保持均匀稳定。水性体系中，电解质的加入能压缩粒子表面的双电层，降低粒子间的电斥力；同时当粒子和分散剂存在盐健结合时，电解质还会通过在粒子表面与分散剂盐基的竞争吸附，影响分散剂与颜料粒子之间的锚接强度。因此电荷斥力能够起作用的体系要求该体系有较低的电介质浓度，这样才能确保粒子间的距离和双电层的厚度。特别是某些杂质离子(如钙、镁、磷等)会严重影响体系中的双电层厚度，继而严重影响体系的稳定性，轻则造成颜料絮凝，重则产生沉淀，因此在体系中要对这些金属离子的含量尽量控制。为避免这些杂质离子出现在体系中，除了对颜料的水溶物含量有所要求，更重要的是要去除水中的各种离子。所以，水性体系中的水必须使用去离子水，对去离子水有一定的规格要求。

水性铝粉漆

水性铝粉漆定向防沉如何做好？
可以选择合适的流变助剂促进铝粉的排列及定位，同时有效提升铝粉漆施工性和板面效果，获得均一的涂膜外观。海名斯以下产品可供选择：
1. THIXATROL® P 2100W 能提高体系的触变性，较佳的防沉、放流挂性能，改善金属颜料的排列及定位，特别适合高温烤漆体系及助溶剂含量较高的体系。
2. THIXATROL® 5020W 增进铝粉的排列及定向，并能提升铝粉的防沉性能，特别推荐用于乳液型或分散体。
3. RHEOLATE® 299 提供低剪粘度，较强的剪切稀化性能，最佳的雾化性能与触变。
4. BENTONE® DE 有效提升低剪切速率粘度及触变性，改善铝粉定向与防沉。
5. RHEOLATE® 150 提供较佳的低剪粘度及触变性，较佳的抗流挂与雾化性能。
另外，伊士曼水性CAB，也有同样效果，如Solus3050,5010W等。

聚氨酯bob娱乐体育官方入口固化剂

如何延长双组份聚氨酯bob娱乐体育官方入口活化期？
·使用低分子量的酸（如醋酸）来延长活化期·在使用有机锡催干剂体系可以加入挥发性二酮螯合剂（例如2,4-戊二酮）以延长适用期·拼用适当的反应活性更低的多异氰酸酯，比如TDI体系中拼用HDI固化剂，在HDI体系中拼用IPDI固化剂
漆膜出现痱子( 反应型气泡）怎么办？
原因：一次喷涂膜厚过厚，漆膜表干过快，环境湿度过大，溶剂含水量过高解决办法： ·控制膜厚，采取薄涂多遍施工 ·调整溶剂，增加慢干溶剂，比如PMA等 ·添加流动控制剂 ·固化剂组分添加脱水剂，如 TI脱水剂
常用的聚氨酯固化剂有哪些?
Desmodur-TDI基　TDI固化剂 L75,IL,IL1351,IL1451,HL,E14,E15Desmodur-HDI基 HDI异氰酸酯固化剂 N100，N75，N3200，N3300，N3390，N3400，N3600，N3790，N3800，N3900，N3580，N3500，XP2763，XP2838Bayhydur-水分散性聚异氰酸酯固化剂 3100，302，304，305，401-60，401-70，XP 2487/1，XP2547，XP2655.
PUbob娱乐体育官方入口固化剂用量如何计算？
1、羟值（mg KOH/g)、羟基百分含量（%）、羟基当量之间的换算：羟基百分含量=（17/ 羟基当量）* 100 羟值= 33* 羟基百分含量2、固化剂用量计算公式： PU固化剂需用量=（OH值/561)*(42*100/NCO%)*(NCO/OH比）式中： OH值 — 含羟基树脂羟值，mgKOH / g 561 — 常数 42 — NCO当量 100 — 含羟基树脂设定固体量例：PUbob娱乐体育官方入口中含羟值树脂占65%（树脂固体为70%，固体树脂羟值为120），要求计算1000份PUbob娱乐体育官方入口应配NCO%为9的固化剂多少？NCO∶OH按1∶1计算）解：固化剂用量=（120/561)*(42*100/9)*1=45.4 一般考虑固化剂与溶剂、空气及主漆中存在的水份副反应NCO比例应多一点，一般多10-20%，如多10%，*1.1即可。对水性聚氨酯双组分体系，NCO比例需要更多一些，达到1.5-2。

聚酰胺聚氨酯

现有市售聚酰胺聚氨酯有哪些？
路博润聚酰胺聚氨酯分散体 Aptalon W8060 针对高光水性木器漆及其它清漆应用，卓越的耐磨性能，良好的耐化学品性，优良的耐划伤性。 Aptalon M8100 针对水性金属面漆及其他面漆应用，出色的耐候性，优异的耐化学品性，良好的耐腐蚀性，可用于中等防腐的底面合一体系。 Aptalon W8062 Aptalon W8030
什么是Aptalon聚酰胺？
Aptalon™聚酰胺聚氨酯可为bob娱乐体育官方入口，特别是水性技术带来一系列新的性能。该技术为树脂开发提供了一个新平台，能够带来较高的硬度、耐化学性、水解稳定性以及耐热降解性。这种组合意味着涂层具有出色的韧性和耐久性。 Aptalon聚酰胺技术具有独特的适应能力，本质上这意味着它能在许多类型的bob娱乐体育官方入口体系中提供优异的性能优势。本产品组合中的首款Aptalon产品是用于木材和金属基材保护涂层的水性聚氨酯分散体。由于Aptalon的适应性，聚氨酯分散体可设计用于增强其他各种基材的性能，其中包括塑料（零件/薄膜）、砖石建筑、纺织品以及其他需要耐用、高品质性能的韧性、柔软性和抗性特性表面。 •聚酰胺脲聚氨酯化学成份 •组成来源: bob娱乐体育官方入口树脂，热塑性聚氨酯和添加剂 •优异的耐水解稳定性和耐热稳定性 •优异的耐化学品性和耐水性 •优异的机械性能 •高透明性和高硬度 •独特的专利技术

超分散剂

常用的超分散剂有哪些?

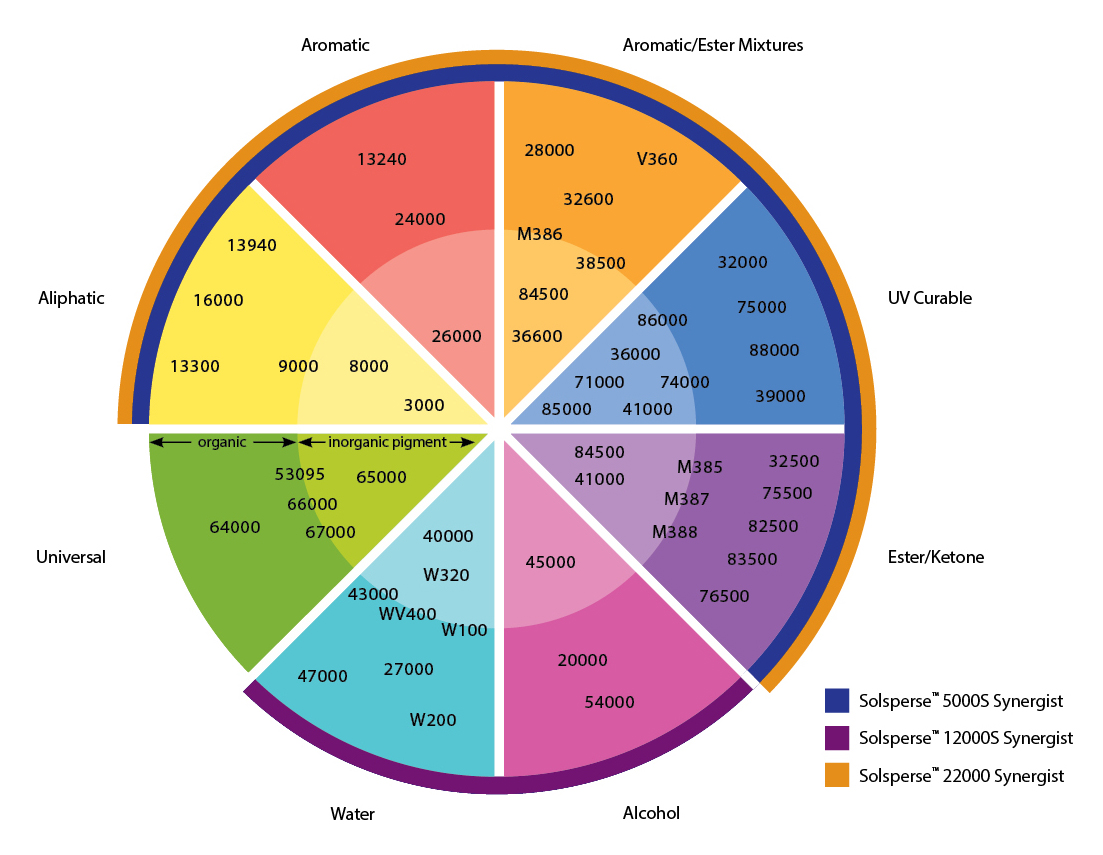

下图是路博润超分散剂产品选择图，图表显示了可用于各种溶剂的油漆和bob娱乐体育官方入口应用的Solsperse超分散剂。路博润超分散剂24000 路博润超分散剂32500
什么是超分散剂？
路博润Solsperse超分散剂技术是为油漆、bob娱乐体育官方入口和制版印刷配方赋予高性能所必不可少的重要成分。该技术可帮助生产几乎任何固体颗粒和连续相（液体或固体）组合的高浓度、高稳定性且广泛相容的分散体。该分散剂技术可结合因其在特定溶剂及/或树脂组合中的溶解性而选定的聚合稳定链和为获得较强的颗粒表面吸收性而优化的锚群；在此表面内，锚群剂量将根据颗粒的表面面积而决定。这项技术可用于生产具有更高固体含量、更低粘度的空间稳定分散剂，相比使用树脂制造的分散剂或更低分子重量的分散剂或表面活性剂，其可改善粘度和颗粒粒度稳定性。聚合物分散剂必须能溶解在用于分散颜料或填料的溶剂中，方能真正发挥其功效。因此，分散过程中使用的溶剂介质是选择分散剂的主要标准。

醋酸纤维素酯

什么是纤维素酯？
Eastman纤维素酯是生物基聚合物，具有多种形态以及分散体，可帮助您获得所需的配方和最终用途属性。Eastman cellulose esters for formulated products are versatile, biobased polymers designed to enable our customers to formulate higher-performing, quality products for many different industries and markets. They can help you achieve desired formulation and end-use attributes. Our cellulose esters provide a competitive edge in application by enabling higher production rates, as well as in the final product by eliminating defects and improving appearance.
为何使用纤维素酯？
不同的应用需要不同的属性，以达到性能、美观性和生产率方面的要求。Eastman纤维素酯提供多样化的产品组合，可应对各种配方挑战。Cellulose esters offer unique advantages to formulators. The ability to tweak performance by blending cellulose esters and their application robustness make them beneficial raw materials in the complex process of optimizing and applying formulated products.For coating formulators, Eastman’s cellulose esters are additives or modifiers used to:
- Enhance aesthetics through improved flow and leveling of the coatings, metal flake alignment, and color consistency
- Improve ease of application through better sag control and spray characteristics
- Increase productivity due to reduction in defects and faster drying
- Create coatings with good UV stability, no yellowing or change in gloss, and dimensional stability

防护bob娱乐体育官方入口

什么是防护bob娱乐体育官方入口？
防护bob娱乐体育官方入口是油漆和bob娱乐体育官方入口行业中的一个要求特别高的部分，防护bob娱乐体育官方入口的主要功能是延长处在相对严峻的环境中或在该环境中运行的建筑、车辆或设备的使用寿命。防护bob娱乐体育官方入口用于为多种建筑和设备提供保护，该细分市场涵盖多种领域，包括： ·工业维护（包括炼油厂和石化厂） ·油气勘探（包括管线） ·发电 ·商业建筑 ·基础设施 ·水处理 ·船舶大多数防护bob娱乐体育官方入口在建造之后施涂，使用多个涂层和高膜厚。但是，有些在运至最终目的地之前，在工厂内涂底漆，然后在最终目的地进行安装（建造），最后涂面漆。性能要求要为多个领域的多种建筑和设施提供防护作用，防护bob娱乐体育官方入口需要满足一些性能要求。需要能够防止腐蚀、化学侵蚀、热降解、火灾和物理损坏。防护bob娱乐体育官方入口可以发挥非常大的价值，因为他们提供防护的结构类型通常价格高昂、使用时间长，并且需要在极端条件下保持结构的完整性，否则，可能导致致命伤害甚至死亡。防护bob娱乐体育官方入口也可以是智能bob娱乐体育官方入口，能在防护性能即将失效时协助进行预测和通讯。

颜填料

常用的填料有哪些？
填料(体质颜料) 主要有碳酸钙、滑石粉、瓷土、云母粉、硅藻土、重晶石粉、沉淀硫酸钡、凹凸棒土、白炭黑等.
常用的颜料有哪些？
颜料 1,白色颜料钛白粉、氧化锌、立德粉等. 2,红色颜料氧化铁红、甲苯胺红、大红粉、镉红等. 3,橙、黄色颜料钼铬橙、铬黄、氧化铁黄、耐晒黄G等. 4,绿色颜料铅铬绿、氧化铬绿、酞菁绿等. 5,蓝色颜料铁蓝、群青、酞菁蓝等. 6,黑色颜料铁黑、炭黑等.
